Diseño efectivo La iluminación del escenario de un teatro pequeño significa afrontar realidades físicas estrictas. Las bajas alturas de la parrilla, las distancias de lanzamiento limitadas y las capacidades de energía restrictivas hacen que las estrategias a escala de estadio sean imposibles. Los administradores de lugares y directores técnicos frecuentemente invierten en tipos de accesorios incorrectos o en sistemas de control que no coinciden. Esto provoca inventario inutilizable, circuitos dañados, mala reproducción cromática en los tonos de piel e interferencia acústica durante actuaciones íntimas. Un ruidoso ventilador que zumba en lo alto fácilmente arruina un monólogo tranquilo y dramático.
Necesita un marco para diseñar y adquirir sistemas de iluminación adaptados específicamente a espacios de actuación compactos. Priorizamos la modularidad, la compatibilidad de la infraestructura y el rendimiento a largo plazo sobre conjuntos de características superficiales. Debe construir una base confiable antes de agregar accesorios automatizados complejos. Al comprender las limitaciones físicas de su habitación, puede seleccionar las lentes adecuadas, calcular cargas de energía precisas e implementar una red de control que se adapte a sus necesidades de programación.
La infraestructura dicta el diseño: la disponibilidad de energía (amperaje) y la capacidad de instalación deben auditarse antes de evaluar las categorías de accesorios; La adopción de LED suele ser obligatoria en lugares que carecen de bastidores de atenuación dedicados.
Compensaciones acústicas y térmicas: en espacios íntimos, el ruido del ventilador en funcionamiento y la producción de calor de los accesorios económicos pueden arruinar una producción. Evaluar los índices de decibelios es tan crítico como evaluar la producción de lúmenes.
La mezcla de colores es importante: seleccionar el motor de color LED adecuado (p. ej., RGBA frente a RGBW) es fundamental para lograr tonos de piel naturales en la visualización de proximidad.
Escalabilidad del sistema de control: la selección entre consolas de hardware y software DMX basado en PC depende de las tasas de rotación de operadores, las necesidades del protocolo de red (Art-Net/sACN) y la complejidad de la programación típica del lugar.
Implementación por fases: La iluminación efectiva para un escenario de teatro pequeño requiere primero una estrategia fundamental de iluminación frontal y lateral, reservando el presupuesto para luminarias automatizadas o 'especiales' solo después de lograr la visibilidad de referencia.
Tabla de contenido

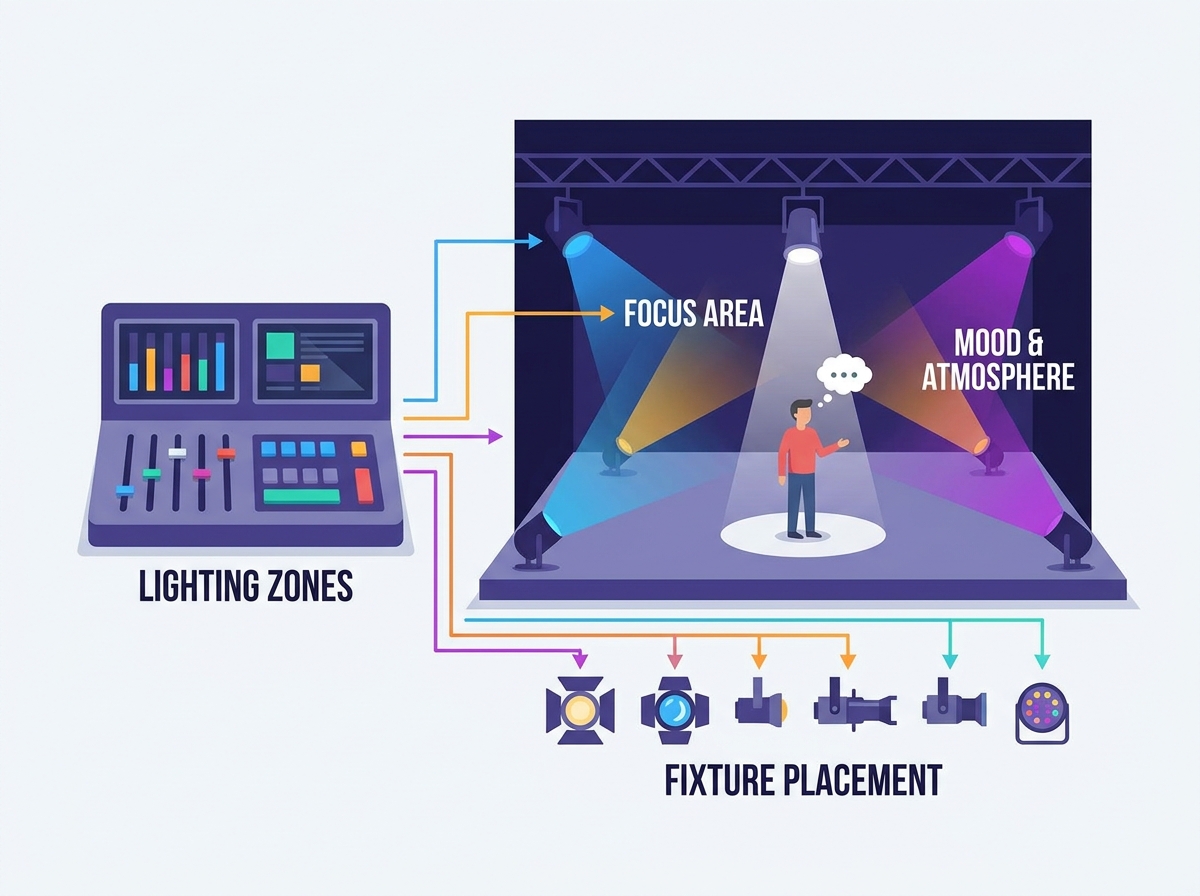

Los techos bajos y el espacio limitado en el escenario afectan los ángulos de iluminación, la cobertura del haz y la ubicación de los accesorios. Los cines pequeños suelen beneficiarse de ángulos de haz más amplios, normalmente de 36° a 50°, para proporcionar una iluminación uniforme y reducir los puntos calientes. La colocación adecuada de los accesorios ayuda a minimizar las sombras faciales marcadas, el deslumbramiento del público y la cobertura desigual del escenario.
La capacidad eléctrica determina la cantidad y el tipo de accesorios de iluminación de escenario que un lugar puede admitir. Las luces halógenas tradicionales consumen más energía, mientras que las luminarias LED ofrecen una mayor eficiencia energética y una menor producción de calor. Antes de actualizar, verifique la capacidad del circuito, la distribución de energía y la compatibilidad con los atenuadores o sistemas de relés existentes para garantizar un funcionamiento seguro.
La instalación segura de iluminación requiere puntos de montaje, soportes estructurales y accesorios de montaje con clasificación adecuada. Calcule la carga total de accesorios, cables, abrazaderas y accesorios antes de la instalación. Asegúrese de que tanto las cargas generales como los puntos de montaje individuales permanezcan dentro de sus capacidades nominales. Se recomienda una evaluación estructural profesional cuando se desconocen los límites de aparejo existentes.
La iluminación LED para escenarios ofrece un menor consumo de energía, menor producción de calor y menos mantenimiento en comparación con las luminarias halógenas convencionales. Sin embargo, la calidad de la luminaria afecta la suavidad de la atenuación y la precisión del color. Los LED teatrales de alta calidad con atenuación de 16 bits, reproducción cromática adecuada y curvas de desvanecimiento estilo tungsteno pueden proporcionar transiciones más suaves y una iluminación más natural.
La tecnología de mezcla de colores LED afecta la precisión del tono de la piel, la flexibilidad del color y la calidad general de la iluminación. Las luminarias RGB son adecuadas para efectos básicos, mientras que los LED blancos, ámbar o lima adicionales pueden mejorar la reproducción del color.
Motor de color LED |
Ventaja principal |
Mejor aplicación |
|---|---|---|
RGB |
Mezcla de colores básica |
Efectos escénicos y retroiluminación. |
RGBW |
Colores blancos y pasteles mejorados. |
Lavados de escenario generales |
RGBA |
Tonos cálidos más ricos |
Iluminación frontal y lateral |
RGBAL |
Mayor flexibilidad de color |
Iluminación teatral profesional |
Los sistemas de iluminación de teatros pequeños suelen combinar varios tipos de luminarias para equilibrar la iluminación precisa y la cobertura general. Los focos elipsoidales proporcionan una forma del haz ajustable para los artistas y áreas específicas del escenario. Las luces Fresnel y PAR crean lavados suaves y superpuestos, mientras que las luces para bicicletas y las tiras de LED iluminan fondos y elementos escénicos.
Las luces con cabezales móviles proporcionan un posicionamiento flexible del haz, cambios de color y efectos dinámicos, lo que las hace adecuadas para conciertos y salas polivalentes. Las luminarias LED estáticas ofrecen una instalación más sencilla, menor mantenimiento y un funcionamiento potencialmente más silencioso. Para los teatros pequeños centrados en el diálogo y las representaciones tradicionales, los sistemas de iluminación estática suelen ser una opción más práctica y rentable.

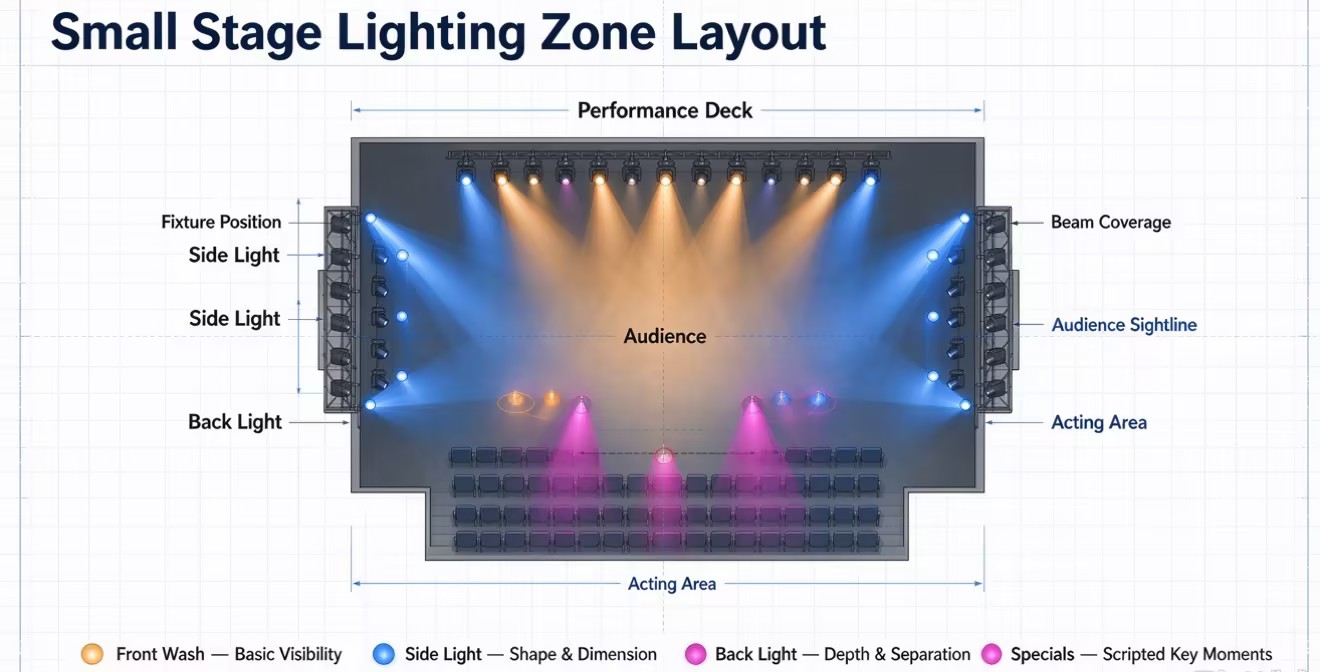

Establecer una visibilidad de referencia es el objetivo principal de Iluminación para un escenario de teatro pequeño . El método tradicional McCandless sugiere iluminar a un actor desde dos posiciones frontales, en un ángulo de 45 grados hacia arriba y 45 grados hacia afuera, usando un color cálido y otro frío. Debe adaptar esta teoría a lugares con posiciones de montaje en el frente de la sala subóptimas. Si su techo tiene solo tres metros de altura, lograr un ángulo vertical de 45 grados es matemáticamente imposible una vez que el actor baja del escenario.
A menudo hay que conformarse con ángulos menos profundos. Esto aumenta el riesgo de que la luz se derrame directamente sobre los ojos del público. En configuraciones de empuje, callejón o caja negra, los asientos para el público rodean el área de actuación. Hay que confiar en gran medida en los cortes precisos de las contraventanas de las luminarias elipsoidales y de las puertas tipo granero de Fresnels. Mantenga la luz estrictamente en la plataforma de actuación. Un lavado frontal bien ejecutado garantiza que todos los actores sean visibles sin borrar los límites arquitectónicos de la sala.
La iluminación lateral y trasera añade profundidad, resalta a los artistas y los separa del fondo. Las luces laterales se pueden instalar en brazos montados en el piso o en soportes de pared, mientras que las luces de fondo generalmente se colocan en el techo. En teatros con espacio limitado en las alas, los accesorios montados en la pared pueden reducir las obstrucciones y mejorar la seguridad de los artistas.
Los especiales proporcionan iluminación enfocada para escenas o artistas específicos, mientras que los prácticos son fuentes de luz visibles integradas en el decorado, como lámparas o candelabros. Las tiras de LED también pueden mejorar los efectos escénicos. El control DMX, la distribución de energía y el cableado oculto adecuados garantizan un funcionamiento confiable sin interferir con la iluminación del escenario principal.
Las consolas de iluminación de hardware brindan controles físicos y operación confiable para presentaciones en vivo. El software de iluminación basado en PC ofrece programación flexible, interfaces visuales y, a menudo, costos iniciales más bajos. La selección debe considerar la experiencia del operador, la complejidad de la producción, la confiabilidad del sistema y el presupuesto disponible.
DMX512 admite hasta 512 canales de control por universo, lo que lo hace adecuado para sistemas de iluminación más pequeños. Las instalaciones más grandes con luminarias LED y cabezales móviles pueden requerir múltiples universos. Art-Net y sACN transmiten datos DMX a través de redes Ethernet, lo que permite un control de iluminación escalable y una futura expansión del sistema.
Un cableado DMX adecuado ayuda a prevenir interferencias de señal, parpadeos y fallas de comunicación. Utilice cables de datos, resistencias de terminación y divisores ópticos activos adecuados cuando sea necesario. DMX inalámbrico ofrece flexibilidad para dispositivos móviles, pero las conexiones por cable generalmente brindan mayor confiabilidad para la iluminación de escenarios críticos.
Los presupuestos de iluminación escénica deben cubrir accesorios, infraestructura, equipos de control y gastos inesperados de instalación. Una asignación sugerida es:
Categoría de presupuesto |
Asignación sugerida |
|---|---|
Accesorios de iluminación |
45–55% |
Cables, aparejos e infraestructura |
20-30% |
Sistema de control de iluminación |
10-15% |
Contingencia |
5-10% |
Estos porcentajes son pautas de planificación y deben ajustarse a la infraestructura existente del lugar y a los requisitos del proyecto.
El ruido del ventilador de los dispositivos LED puede interferir con los diálogos y las actuaciones, especialmente en teatros pequeños con techos bajos. Seleccionar luminarias con sistemas de enfriamiento de bajo ruido, modos de funcionamiento silencioso o enfriamiento pasivo ayuda a mantener un ambiente más silencioso. Verifique las especificaciones de ruido del fabricante antes de comprar.
La instalación segura de iluminación de escenario requiere abrazaderas, cables de seguridad secundarios, estructuras de montaje seguras y sistemas eléctricos conectados a tierra con la clasificación adecuada. Todos los accesorios elevados deben seguir los estándares de aparejo aplicables y las normas de seguridad locales. Las inspecciones periódicas ayudan a prevenir caídas de equipos y riesgos eléctricos.
Los proveedores de iluminación confiables deben proporcionar términos de garantía, piezas de repuesto, soporte técnico y documentación de mantenimiento claros. El rendimiento constante del color y los datos fotométricos accesibles también son importantes a la hora de ampliar un sistema de iluminación existente. La elección de accesorios útiles ayuda a reducir los costos de mantenimiento a largo plazo y mejora la confiabilidad del sistema.
El éxito del diseño de iluminación en espacios compactos depende enteramente de una infraestructura sólida y una ubicación estratégica. Los equipos automatizados llamativos no pueden compensar una potencia inadecuada, un aparejo deficiente o una falta de visibilidad básica. Priorice los accesorios de lavado LED multicolores con alto IRC para garantizar que los artistas luzcan naturales y vibrantes. Construya una red de control escalable que se adapte tanto a los operadores actuales como a las expansiones futuras.
Realice una auditoría profesional de energía y aparejos para definir sus capacidades eléctricas y estructurales exactas antes de comprar cualquier equipo.
Elabora un diagrama de iluminación 2D a escala para verificar las distancias de proyección y los ángulos del haz, asegurándote de comprar las lentes correctas para la altura de tu techo.
Solicite demostraciones de dispositivos físicos a distribuidores de cine locales para probar el ruido acústico del ventilador y las curvas de atenuación en su sala real.
Instale una distribución de datos confiable, incluidos opto-divisores y cableado DMX de alta calidad, para evitar pérdidas de señal durante las presentaciones.
R: El número exacto depende de las dimensiones del escenario y las zonas funcionales. Una configuración básica requiere al menos de seis a ocho luminarias para un lavado frontal funcional, más de cuatro a seis luminarias para iluminación lateral o trasera. Priorice siempre cubrir las áreas de actuación principales de manera uniforme antes de agregar luces de efectos o especiales.
R: Si bien puedes colgar luces físicamente en una habitación de dos metros y medio, lo ideal es una altura mínima de rejilla de doce a catorce pies. Esta altura permite ángulos de iluminación adecuados de 45 grados, lo que evita sombras faciales marcadas y mantiene las luminarias fuera del alcance físico de los actores.
R: RGB utiliza diodos rojos, verdes y azules, pero tiene dificultades para crear tonos blancos o cálidos. RGBW agrega un diodo blanco para obtener mejores pasteles y blancos fríos. RGBA agrega un diodo ámbar, que es esencial para reproducir tonos naturales de piel humana y los tradicionales lavados teatrales cálidos.
R: Sí, puedes mezclarlos en la misma red de datos DMX. Sin embargo, no pueden compartir la misma infraestructura energética. Los halógenos deben conectarse a atenuadores tradicionales, mientras que los LED requieren energía de relé directa y no atenuada para evitar daños a sus componentes internos.
R: Un Fresnel produce un haz de luz difuminable y de bordes suaves, lo que lo hace ideal para lavados de escenario en general. Un elipsoidal produce una viga de bordes duros. Cuenta con contraventanas internas para un corte ligero preciso y puede proyectar patrones en las superficies.
R: El DMX inalámbrico es muy confiable para mover piezas escenificadas o prácticas aisladas. Sin embargo, opera en el concurrido espectro de 2,4 GHz. Para iluminación frontal y principal crítica, siempre se recomienda DMX cableado para evitar caídas de señal causadas por interferencias de teléfonos celulares de la audiencia.
